Ламели из углепластика Sika CarboDur

Система усиления на основе углепластика Sika CarboDur System (Зика КарбоДур Ситем)

ОПИСАНИЕ:
Sika CarboDur — система усиления для железобетонных и деревянных конструкций при тяжелых нагрузках.

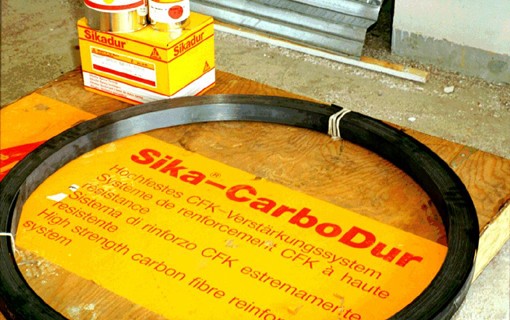

Компоненты системы: ламели из углепластика Sika CarboDur, клей Sikadur30 для приклеивания ламелей.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Система усиления Sika CarboDur применяется для усиления железобетонных и деревянных конструкций в следующих случаях:
- повышение нагрузки,
- повреждение несущих элементов,
- изменение распределения нагрузки в конструкции (например, при перепрофилировании, перепланировке зданий),
- исправление конструкционных дефектов, допущенных при проектировании или строительстве.

ХАРАКТЕРИСТИКИ / ПРЕИМУЩЕСТВА:
- Малый вес.
- Возможно использование материала любой длины.
- Малая общая толщина.
- Простота транспортировки.
- ламели Sika CarboDur не требуют какой-либо подготовки.
- Простота монтажа.
- Экономичность установки — не требуют тяжелого подъемного и установочного оборудования.
- Возможность получения очень высокой прочности на растяжение и на изгиб.
- Высокий модуль упругости.
- отличная усталостная стойкость.
- Могут быть окрашены. Покрытия наносятся без какой-либо подготовки.
- устойчивы к воздействию щелочей.

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ:
Подготовка основания Поверхность бетонных или деревянных конструкций должна быть сухой, очищенной от смазки, масла, слабодержащихся частиц, цементного молочка.
Это может быть достигнуто путем пескоструйной обработки поверхности, обтесывания или шлифования. Возраст бетона должен быть не менее 3–6 недель
(в зависимости от толщины, условий набора прочности и т. д.).
Покрываемая поверхность должна быть ровной, следы от опалубки и другие неровности не должны превышать 0,5 мм.
После очистки необходимо удалить с поверхности всю пыль с помощью промышленного пылесоса.

ПОДГОТОВКА МАТЕРИАЛА / ПЕРЕМЕШИВАНИЕ:
клей SikaDur-30 поставляется в предварительно дозированных в заводских условиях упаковках, включающих в себя компонент А (смола)
и компонент B (отвердитель) в необходимых пропорциях.
Тщательно перемешать каждый компонент с помощью низкооборотного миксера со спиральной насадкой (макс. скорость — 600 об./мин).
Добавить весь объем компонента В к компоненту А и вновь перемешать полученную смесь до получения смеси однородного цвета (обычно 3 минуты).
Неоднородность цвета указывает на недостаточное перемешивание.
Немедленно нанести полученную смесь на основание. небольшое количество материала можно перемешивать вручную при условии достижения однородности получаемой смеси.

НАНЕСЕНИЕ:
Если основание требует ремонта поверхности, то при необходимости ремонт выбоин можно произвести с помощью материала Sikadur-41 за сутки до производства работ по усилению.
нанести на подготовленное основание первый слой тщательно перемешанного клея Sikadur-30 толщиной не менее 1 мм с помощью шпателя. Поместить ламель Sika CarboDur на стол и очистить ее с
помощью материала Sika Colma Cleaner. нанести клей на ламель, покрыв всю ее поверхность.
Минимальная толщина слоя клея по краям должна составлять 1 мм, посредине — 2 мм. клей лучше всего наносить пластмассовым шпателем, придав ему соответствующую форму (для
обеспечения заданной толщины клея) непосредственно на месте производства работ.
уложить ламель Sika CarboDur на поверхность бетона в течение времени, пока поверхность клея не стала подсыхать (зависит от температуры).
Прижать ламель валиком так, чтобы клей по всей длине был выдавлен с обеих сторон ламели.
удалить лишний эпоксидный клей. Выполните также контрольное приклеивание ламели непосредственно на месте производства работ для проверки скорости набора прочности
и конечной прочности приклеивания. В заключение выполните также тест ламели «на звук» путем простукивания, это позволит убедиться в отсутствии пустот при приклеивании.
специальное механическое оборудование для вдавливания ламелей в основание не требуется, равно как не нужно никаких зажимов или держателей для удержания на месте ламелей,
приклеиваемых к потолочным поверхностям. сразу после набора прочности на ламели можно наносить покрытия — такие как Sikagard-62, Sikagard-670W или Sikagard-680S.
очистка инструмента очистить все оборудование с помощью материала Sika Colma Cleaner сразу после использования.
Затвердевший материал можно удалить только механическим способом.

Физико-механические свойства
цвет Черный
основа углеродные армирующие волокна в эпоксидной матрице
истинная плотность 1,6 г/см 3
термостойкость Между 150 °C и 500 °C
Модуль упругости Sika CarboDur S Sika CarboDur M Sika CarboDur H> 165 000 МПа > 210 000 МПа > 300 000 МПа
Прочность на растяжение*
> 2 800 МПа > 2 400 МПа > 1 300 МПа
средняя прочность на растяжение*
* Значения механических свойств получены по продольным волокнам.
Предел прочности при разрыве
3 050 МПа 2 900 МПа 1 450 МПа
удлинение при разрыве > 1,7% > 1,2% > 0,45%

Доступные марки
тип Ширина, мм толщина, мм Площадь поперечного сечения, мм 2
Sika CarboDur S
Sika CarboDur S512 50 1,2 60
Sika CarboDur S612 60 1,2 72
Sika CarboDur S812 80 1,2 96
Sika CarboDur S1012 100 1,2 120
Sika CarboDur S1212 120 1,2 144
Sika CarboDur S614 60 1,4 84
Sika CarboDur S914 90 1,4 126
Sika CarboDur S1214 120 1,4 168
Sika CarboDur M
Sika CarboDur M614 60 1,4 84
Sika CarboDur M914 90 1,4 126
Sika CarboDur M1214 120 1,4 168
Sika CarboDur H
Sika CarboDur H514 50 1,4 70

Физико-механические свойства (продолжение)
клей SikaDur-30 для приклеивания элементов усиления
Вид компонент А: белая паста
компонент B: черная паста
смесь частей А и B: после перемешивания светло-серая
Пропорции смешивания A : В = 3 : 1 (частей по весу и объему)
Плотность 1,77 кг/л (смесь А и B)
Время жизни перемешанного материала* 40 минут (при 35 °C)
открытое время (в течение которого надо приклеить ламель) 30 минут (при 35 °C)
устойчивость к образованию потеков* 3–5 мм (при 35 °C)
усадка* 0,04%
температура стеклования* 62 °C
статический модуль упругости* 12 800 МПа
Адгезионная прочность (к влажному бетону)* 4 МПа (разрушение бетона)
Прочность на сдвиг* 15 МПа (разрушение бетона)
коэффициент расширения 9 x 10 -5 на °C (от –10 °C до + 40 °C)
расход см. техническое описание к материалу Sikadur-30.
упаковка Металлические емкости по 5 кг
компонент А: 3,75 кг
компонент B: 1,25 кг
*По F.I.P. (Federation Internationale de la Precontrainte).
Примечание: фактические значения могут отличаться от указанных из-за вовлеченного при смешивании воздуха.

МЕРЫ ПРЕДОСТОРОЖНОСТИ:
Избегать попадания материала на кожу, в глаза, не вдыхать испарений материала.
При смешивании и нанесении использовать защитные перчатки.
При отравлении связаться с врачом информационного центра отравлений.
При проглатывании рвоту не ВЫЗЫВАтЬ. Выпить стакан воды.
При попадании материала на кожу снять загрязненную одежду и тщательно вымыть загрязненный участок кожи.
При попадании материала в глаза глаза не закрывать, промывать водой не менее 15 минут и обратиться за помощью к врачу.

ФАСОВКА:
Поставляется в катушках по 250 м или в упаковках с предварительно отрезанным (под заказ)

СРОК ХРАНЕНИЯ:
При условии защиты от солнечного света срок хранения ламелей Sika CarboDur неограничен.

Sikadur-30 — не менее 3 (трех) лет при условии надлежащего хранения в оригинальной невскрытой и неповрежденной упаковке при температуре от +5 °C до +25 °C.
