Гель гидрофильный акрилатный Masti-K 420
Гель гидрофильный акрилатный Masti-K 420 (Мастик)
ОПИСАНИЕ:
Материал представляет собой быстрореагирующий гидрофильный трехкомпонентный акрилатный гель.
Со средней вязкостью и высокой проникающей способностью.
После отверждения материал формирует среднеэластичную пленку гидрогеля с великолепной способностью к сохранению сплошности при деформациях конструкций и к восстановлению гидрогеля при увлажнении.
Высокая проникающая способность, регулируемая реактивность, высокий уровень герметизации, высокая собственная прочность и эластичность, химическая стойкость делают материал незаменимым при решении задач гидроизоляции подземных сооружений.
Материал не содержит летучих органических и токсичных компонентов, практически не имеет запаха и может применяться при температурах от + 1 °C до + 40 °C.
Материал не подвержен биокоррозии.
Материал поставляется в виде комплекта из 3-х компонентов.
Материал применяют с использованием специального инъекционного двухкомпонентного оборудования высокого давления.
Соотношение компонентов А и В - 1:1 по объему.
Материал разрешен к применению и допущен к контакту с питьевой водой.
ОБЛАСТИ ПРИМЕНЕНИЯ:
гидроизоляция подземных сооружений и других сооружений, подвергающихся постоянному воздействию воды
Инъекции в мелкие трещины для создания горизонтальной завесы
Инъекции для образования мембран (гидроизоляционных экранов) за строительной конструкцией
Ремонт поврежденных гидроизоляционных мембран и пленок
Укрепление мелкозернистых грунтов (мелкий песок, пылевидные пески).
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ:
Использование в качестве жидкости для приготовления компонента Б вместо воды специального продукта-модификатор MASTI-K 498 обеспечивает формирование акрилатных гелей с уменьшенным содержанием воды т.е. гелей с высоким содержанием полимера.
Результатом этого является:
увеличение прочности, адгезии, эластичности и деформироваться с сохранением сплошности при деформациях конструкций
замедление потери массы и объема при высыхании
повышение стойкости к воздействию воды под давлением.
Возможность замедления реакции гелеобразования и регулирования времени использования геля с использованием материала замедлитель MASTI-K При необходимости возможно использование однокомпонентного насоса для инъектирования геля.
СВОЙСТВА И ПРЕИМУЩЕСТВА:
Средняя вязкость обеспечивает хорошее проникновение материала по сравнению со всеми другими материалами для инъектирования.
Возможность регулировки времени жизни и скорости отверждения позволяет упростить решение сложных задач.
Отвержденный материал имеет хорошую устойчивость к кислым и щелочным растворам и большинству органических растворителей.
В отличие от традиционных гидроизоляционных мембран, высокая эластичность, низкий модуль упругости и текучесть отвержденного геля позволяет материалу выполнять свои функции в условиях постоянных деформаций и образовывать «живую» гидроизоляционную мембрану, способную к деформациям и смещениям без потери гидроизоляционных свойств.
Высокие экологические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Материал инъекция MASTI-K 420
Параметры / компоненты Компонент А 1 Компонент А 2 Компонент Б
Форма поставки Жидкость Жидкость порошок
Плотность при 20 °C, кг/л 1,2 0,93 -
Цвет Прозрачная синяя Прозрачная бесцветная белый
Вязкость при 20 °C, мПа·с 5 2 -
Смешанный материал
Внешний вид Прозрачная слабоокрашенная жидкость
Вязкость при 20 °C, мПа·с 30
Плотность при 20 °C, кг/л 1,1
Время гелеобразования при 20°C 4 -5 минуты при использовании 0,75 % раствора соли (стандартная форма поставки материала)
Время отверждения при 20 °C 10 – 30 минут
Удлинение при разрыве отвержденного материала, % 400-500
Технология применения
Соотношение компонентов при инъектирования Компонент А Компонент Б - по объему 19 л 19 л
Компоненты А 1 А 2 Вода Б 2 - по массе, кг 21,4 0,8 18,0 до 0,3
ПРИМЕНЕНИЕ:
Подготовка материала к работе
Перед началом инъектирования материал необходимо подготовить к работе.
Приготовление компонента Б
В 19 л (19 кг) воды растворяют компонент Б. В зависимости от цели и условия применения используют от 40 г до 300 г компонента Б2.
В специальных случаях вместо воды используется специальный полимерный модификатор MASTI-K 498.
Компонент Б высыпают в воду (модификатор MASTI-K 498) при перемешивании и тщательно размешивают до полного растворения.
Концентрация приготовленного раствора влияет на скорость реакции. Время реакции также зависит от температуры.
Приготовление компонента Б с разной концентрацией инициатора (компонент Б 2)
Концентрация инициатора (компонент Б 2 ) компоненте Б, масс. %
ВНИМАНИЕ!
При использовании модификатора MASTI-K 498 необходимо тщательно размешать компонент Б до полного растворения.
Ввиду того что материал модификатор MASTI-K 498 непрозрачный, визуальный контроль полноты растворения компонента Б невозможен.
Подготовленные компоненты А и Б должны быть использованы в течение 4 часов.
ВНИМАНИЕ!
При перемешивании компонентов А и Б следует использовать только пластиковые и деревянные мешалки, не допускается использование металлических мешалок.
Использование материала
Материал используется в диапазоне температур от + 1 °C до + 40 °C.
ОБЯЗАТЕЛЬНО ДЕЛАЙТЕ ТЕСТ на скорость отверждения и рабочее время в условиях применения.
ПРИ НЕОБХОДИМОСТИ ОБРАЩАЙТЕСЬ К ПОСТАВЩИКУ ЗА КОНСУЛЬТАЦИЕЙ.

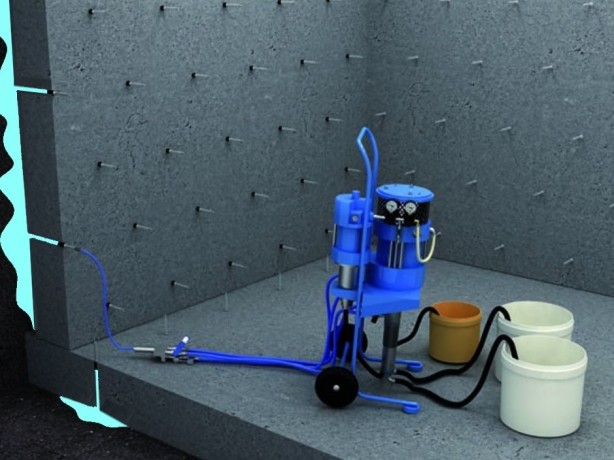

Приготовленные компоненты А и Б посредством двухкомпонентного насоса (в нержавеющем исполнении, соотношение компонентов по объему 1:1) и шлангов высокого давления подводятся к смесительной головке.
В ней они перемешиваются, проходят через статический миксер, и через заранее установленный пакер инъектируются в строительную конструкцию. Сразу после окончания работ оборудование промывают водой.
Если при проведении работ используются полиуретановые и акриловые материалы, в первую очередь должны нагнетаться полиуретановые материалы и только затем акриловые гели.
При повторных инъекциях повторное нагнетание можно производить только после отверждения геля.
УТИЛИЗАЦИЯ:
Отвержденный материал может утилизироваться как строительный мусор.
ОСОБЕННОСТИ ПРИМЕНЕНИЯ:
при применении материала для капиллярной отсечки, пропитки грунтов, ремонта гидроизоляционных мембран и устройстве вуалей для увеличения времени жизни рекомендуется использовать низкие концентрации инициатора Б 2 (от 40 г на комплект).
Для еще более значительного увеличения времени жизни геля (до 20 - 40 минут) следует применять добавку замедлитель MASTI-K 458, при этом рекомендуется использовать компонент Б с концентрацией инициатор не более 0,5 %
при ремонте деформационных швов рекомендуется использовать вместо воды специ-альный полимерный модификатор MASTI-K 498 для приготовления компонента Б и концентрацию компонента Б (инициатора) 200 г. на комплект пониженную концентрацию компонента Б 2 (иници-атора) для лучшего заполнения объема шва.
При давлении воды выше 0,5 атмосферы рекомендуется использовать для приготовления компонента Б вместо воды специальный полимерный модификатор MASTI-K 498.
ХРАНЕНИЕ:
Шесть месяцев при сухом хранении при температуре +5 °C - + 30 °C в ненарушенной заводской таре в темном месте.
Воздействие света может вызывать полимеризацию материала.
ФАСОВКА:
Стандартная упаковка - 22,5 кг.
Компонент А 1 - 21,4 кг (полимер)
Компонент А 2 - 0,80 кг (катализатор)
Компонент Б 1 - 0,30 кг (инициатор)
Указано количество компонентов в стандартной комплектации. Может использоваться меньшее количество компонента А2 и Б 2.
Фасовка | 22.5 |
Упаковка | 1 |
![Loading...](/wa-data/public/shop/themes/insales100723/img/loading16.gif)
![product_promo_title_1](/wa-data/public/site/themes/insales100723/img/promo-product-1.png?v1624909963?v2.4.0)
![product_promo_title_2](/wa-data/public/site/themes/insales100723/img/promo-product-2.png?v1624909963?v2.4.0)
![product_promo_title_3](/wa-data/public/site/themes/insales100723/img/promo-product-3.png?v1624910007?v2.4.0)
![product_promo_title_4](/wa-data/public/site/themes/insales100723/img/promo-product-4.png?v1624909963?v2.4.0)
