Гель гидрофильный Masti-K 421

Гель гидрофильный Masti-K 421 (Мастик)

ОПИСАНИЕ:
Материал представляет собой быстрореагирующий акрилатный гель с низкой вязкостью (сопоставимой с вязкостью воды) и прекрасной проникающей способностью.
После отверждения материал формируют высокоэластичную пленку гидрогеля (удлинение при разрыве более 1000 %) с великолепной способностью к сохранению сплошности при деформациях конструкций и восстановлению гидрогеля при увлажнении.
Очень хорошая проникающая способность, регулируемая скорость отверждения, высокий уровень герметизации, высокая эластичность, делают материал незаменимым при решении задач гидроизоляции подземных сооружений.
Материал не содержит органических растворителей и токсичных компонентов, практически не имеет запаха и может применяться при температурах от + 5 °C до + 30 °C.
MASTI-K 421 не подвержен биокоррозии, поставляется в виде комплекта из трёх компонентов.
Материал применяют с использованием специального инъекционного двухкомпонентного оборудования высокого давления. Соотношение компонентов А и В 1:1 по объему.

ОБЛАСТИ ПРИМЕНЕНИЯ:
Восстановление непроницаемости строительных конструкций - герметизация трещин и дефектов
Создание гидроизоляционных мембран методом экрана
Ремонт поврежденных гидроизоляционных мембран
Постоянная гидроизоляция облицовок тоннелей и шахт
Остановка мелких притоков воды через трещины и дефекты конструкции.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ:
При работе в условиях высоких температур и специальных требований время переработки материала может быть увеличено путем введения в компонент В специального замедлителя (MASTI-K 458)
При давлении воды более 0,5 атм. рекомендуется использовать материал в сочетании со специальными компонентами (модификатор MASTI-K 498) для приготовления компонента Б.
Использование в качестве жидкости для приготовления компонента Б вместо воды специальных продуктов - модификатор MASTI-K 498 обеспечивает формирование акрилатных гелей с уменьшенным содержанием воды в, т.е. гелей с высоким содержанием полимера.

Результатом этого является:
- увеличение прочности, адгезии, эластичности и деформироваться с сохранением сплошности при деформациях конструкций
- замедление потери массы и объема при высыхании
- Указания по применению этих материалов даны в соответствующих листах технической информации.

СВОЙСТВА И ПРЕИМУЩЕСТВА:
Низкая вязкость обеспечивает максимальное проникновение материала по сравнению со всеми другими материалами для инъектирования
Высокая скорость отверждения обеспечивает в экономию материала
Возможность регулировки времени жизни и скорости отверждения позволяет упростить решение сложных задач
Отвержденный материал имеет очень высокую эластичность (более 1000 %)
Отвержденный материал имеет хорошую устойчивость к кислым и щелочным растворам и большинству органических растворителей
Отсутствие давления расширения при закачке позволяет ремонт слабых конструкций.
В отличие от традиционных гидроизоляционных мембран высокая эластичность, низкий модуль упругости и текучесть отвержденного геля позволяет материалу выполнять свои функции в условиях постоянных деформаций и образовывать «живую» гидроизоляционную мембрану, способную к деформациям и смещениям без потери гидроизоляционных свойств
При введении специального замедлителя время работы с материалом может быть увеличено до 40 минут в сравнении со временем отверждения материала в стандартном варианте (15 секунд – 3 минуты).
Это позволяет использовать однокомпонентное оборудование для инъектирования
Экологически безопасен.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Смешанный материал
Внешний вид Прозрачная слабоокрашенная жидкость
Вязкость при 20 °C, мПа·с Менее 10
Плотность при 20 °C, кг/л 1,1
Время гелеобразования при 20°C 10 секунд– 3 минуты
Время отверждения при 20 °C 10 – 20 минут
Удлинение при разрыве отвержденного материала, % Более 1 000

ПРИМЕНЕНИЕ:
Подготовка материала к работе

Перед началом инъектирования материал необходимо подготовить к работе.
Приготовление компонента А:
Компонент А 1 смешивают с компонентов А 2 и тщательно перемешивают.

Приготовление компонента Б:
В 20 л (20 кг) воды растворяют компонент Б. В зависимости от цели и условия применения используют от 40 г до 1000 г компонента Б 2 (сухой порошок).
Компонент Б 2 высыпают в воду при перемешивании и тщательно размешивают до полного растворения.

Не допускается использование более 1000 г компонента Б на комплект, т.к. будут ухудшаться механические свойства получаемого геля.

Подготовленные компоненты А и Б должны быть использованы в течение 4 часов.
В ряде случаев вместо воды для приготовления компонента Б используют полимерный модификатор акриловых гелей - модификатор MASTI-K 498 (белая непрозрачная жидкость).

ВНИМАНИЕ!
При перемешивании компонентов А и Б следует использовать только пластиковые и деревянные мешалки, не допускается использование металлических мешалок.

ИСПОЛЬЗОВАНИЕ МАТЕРИАЛА:
Материал используется в диапазоне температур от + 5 °C до + 30 °C.

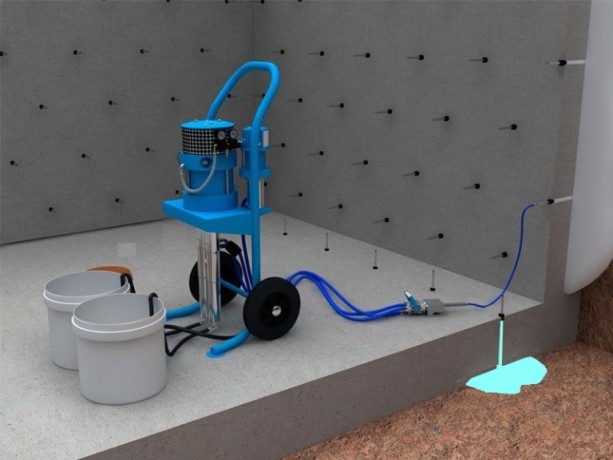

Приготовленные компоненты А и Б, посредством двухкомпонентного насоса с соотношение компонентов по объему 1:1 (в нержавеющем исполнении) и шлангов высокого давления подводятся к смесительной головке, оснащенного статическим миксером.
В ней происходит смешение компонентов и через заранее установленный пакер инъектируются в строительную конструкцию.
Сразу после окончания работ оборудование промывают водой.
Если при проведении работ используются полиуретановые и акриловые материалы, в первую очередь должны нагнетаться полиуретановые материалы и только затем акриловые гели.
При повторных инъекциях дополнительное нагнетание можно производит только после отверждения геля.
При увеличении времени использования геля используются 0,5 % растворы компонент Б 2.

ПРИМЕРЫ ПРИМЕНЕНИЯ:
- при применении материала в качестве мембраны часто используется небольшое количество инициатора от 40 г на комплект
- при давлении воды выше 0,5 атмосферы рекомендуется готовить компонент Б с использованием специальной жидкости модификатор MASTI-K 498 вместо воды.

ФАСОВКА:
